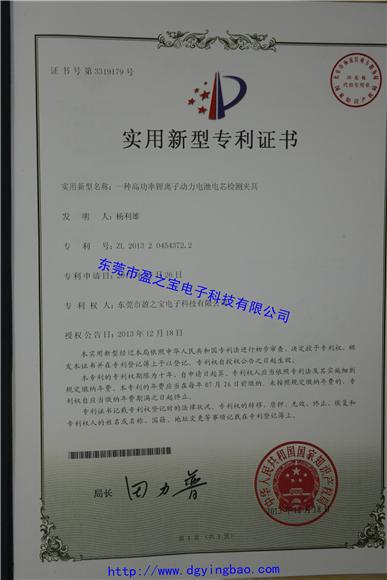

动力电池夹具专利证书

    专利名称:一种高功率锂离子动力电池电芯检测夹具

    发 明 人：杨利雄

    专 利 号：ZL 2013 2 0454372.2

    授 权 公 告 日：2013年12月18日

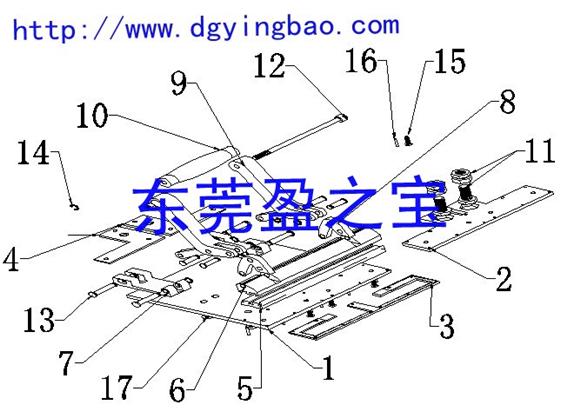

        动力电池电芯检测夹具，包括一块检测夹具的底盘，于所述盘前端设置的绝缘垫板上固定电路板信号片和铜五金电流片，铜五金电流片上装有连接导线的螺栓，于所述底盘中段两则，对称安装两个动力臂支撑座，于动力臂支撑座后端经连接杆各连接一动力臂的连接中端，并与连接两动力臂的手柄组成压紧把手，动力臂的连接前端连接一“V”型受力臂中部，“V”型受力臂的一端头经销轴与动力臂支撑座前端连接，“V”型受力臂另一端头铰接一下部装有硅胶压条的五金压条。本实用新型采用将动力臂、“V”型受力臂及五金压条组成强力压紧结构与印刷线路板和铜五金交流片构成电池电芯检测夹具，保证了高功率动力电池电芯测试的可靠性。

    技术领域:属于聚合物锂电池制造技术领域，涉及一种高功率动力电池电芯化成设备辅助器具，具体涉及一种高功率锂离子动力电池电芯检测夹具。
